產品描述
-

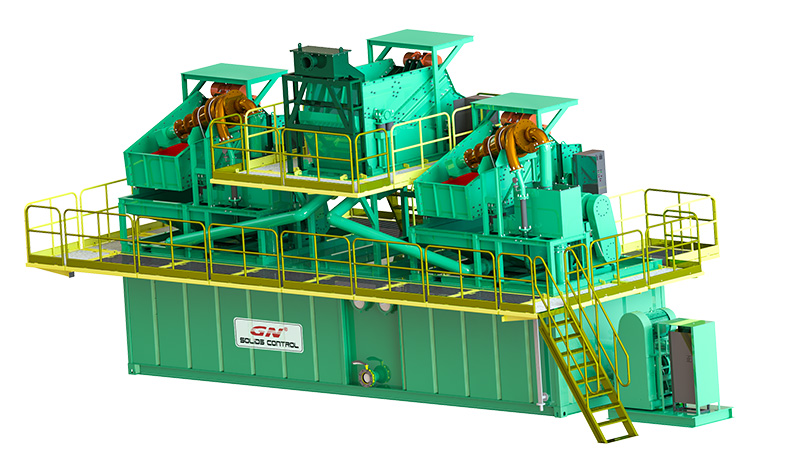

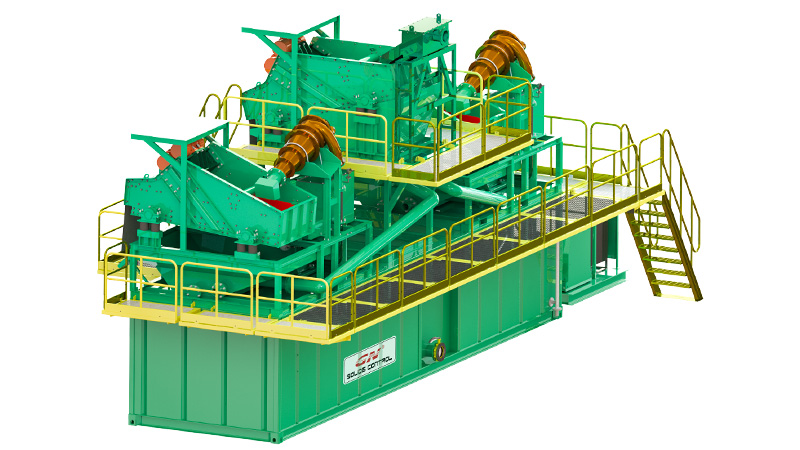

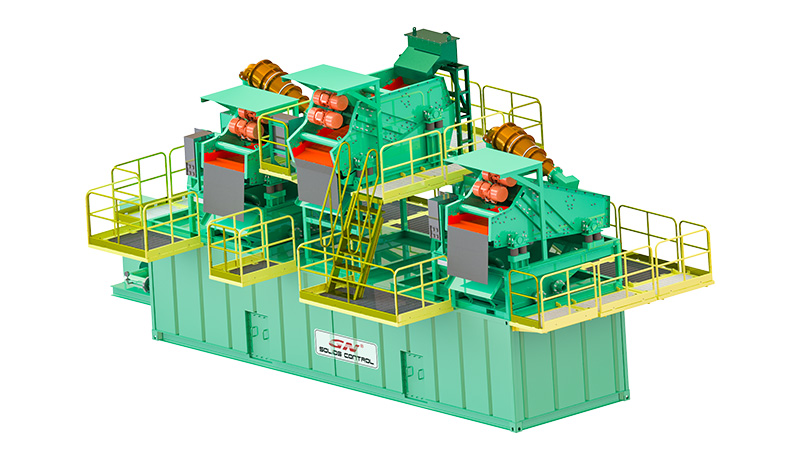

GNTC-500A 型泥漿處理系統專為銑槽機、液壓銑以及地下連續墻施工項目打造，可對大量膨潤土泥漿進行持續凈化與循環利用。銑槽作業過程中，泥土、砂石、礫石及巖屑會與護壁泥漿混合，隨后被從槽內輸送至地面。冠能泥漿處理系統可將回漿中的粗、細固體顆粒分離，凈化后的泥漿能夠重新回用于槽內施工。
GNTC500A 泥漿分離系統適用于深基礎工程、地下連續墻、防滲墻、擋水墻、地鐵站、地下車庫、高層建筑地下室、水庫、港口、環保工程等各類泥漿護壁墻體施工場景。
冠能銑槽機泥漿凈化系統的應用
在銑槽施工中，銑輪切削土體或巖層，膨潤土泥漿則起到支護槽壁的作用，并將開挖產生的渣土輸送至地面。攜渣泥漿會被排入泥漿處理站，經過篩分、除砂處理后，凈化后的泥漿重新泵回槽內，實現循環作業。
冠能銑槽機泥漿處理站能夠幫助施工單位穩定泥漿性能、降低固相含量、提升泥漿復用率，保障開挖作業連續穩定開展。
GNTC-500A 技術明細
部件 細目 明細 泥水分離系統 規格型號 GNTC-500A 設備裝機功率 179.1 kW 設備總重量 Approx. 45 t 設備單件最大重量 Approx. 13 t 整機外形尺寸：長×寬×高 15 m × 6.1 m × 6.7 m 泥水處理能力 500 m3/h 分離點 60 μm 一級篩分單元 設備單元數量 1 單元設備裝機總功率 4.7 kW 單元振動電機型號及功率 2.35 kW 單元泥漿處理能力 500 m3/h 單元篩分面積/篩孔尺寸 2.88 m2 頻率 50 or 60 Hz optional 一級旋流
除砂單元設備單元數量 2 單元設備裝機總功率 55 kW / each 單元泥水處理能力 260 m3/h / each 分離切點d50 60 μm 單元設備旋流器數量，型號 1, 20inch FX500 / each 渣漿泵流量及揚程 Q = 260 m3/h, H = 25 m /each 振動脫水
篩分單元設備單元數量 2 單元設備裝機功率 4.7 kW / each 振動電機型號及功率 2.35 kW 固體含水率 2.88 m2 / each 篩分面積/篩孔尺寸 50 or 60 Hz optional 進漿分配/應急單元 進漿通徑 DN200 外排單元 外排渣漿泵功率 55 kW 外排渣漿泵流量及揚程 Q = 500 m3/h, H = 15 m 典型工藝流程
- 銑槽機回流泥漿進入一級振動粗篩；
- 粗篩去除大塊渣土、礫石、粗巖屑；
- 泥漿泵送至水力旋流除砂單元，分離細砂；
- 分離固相經振動脫水篩脫水，便于干渣清運；
- 凈化合格泥漿收集，回槽或進入泥漿儲備罐循環使用。
冠能銑槽機泥漿凈化系統的特點與優勢
- 專為適配銑槽機大流量泥漿循環；
–專為銑槽機、地下連續墻大流量泥漿循環工況開發，連續處理回流泥漿，保障成槽效率。專為銑槽機、地下連續墻大流量泥漿循環工況開發，連續處理回流泥漿，保障成槽效率； - 多級固相分離，泥漿品質穩定；
– 采用振動粗篩 + 水力旋流除砂 + 振動脫水篩三級分離工藝，逐級去除不同粒徑固相，顯著提升回用泥漿質量； - 大處理量，適配大型深基礎工程；
–可按項目泥漿流量、地層條件定制配置；大流量機型適配大型地連墻、深基坑、連續成槽施工； - 高效固相分離，泥漿高回用率；
- 模塊化設計，現場布置靈活；
- 配置可調，適配不同地層；
- 重載工業級設計，運行穩定可靠。
企業技術積累
冠能固控深耕油氣鉆井、水平定向鉆、隧道盾構、建筑泥漿、礦山、環保領域，擁有成熟的泥漿處理、固相控制、泥漿分離設備應用經驗。為銑槽機 / 地下連續墻工程提供成熟、可靠的泥漿凈化解決方案。
一體化泥漿管理方案
冠能可成套提供：泥漿凈化站、泥漿罐、輸送泵、管路、制漿系統、電控柜，輸出完整泥漿循環系統，助力項目搭建一體化泥漿管理體系。
